Beskrivning

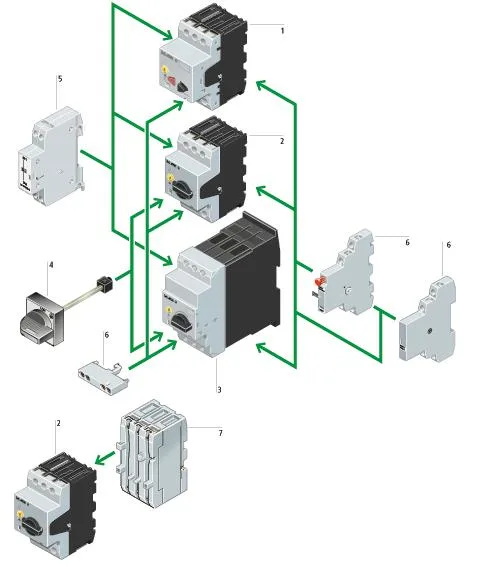

Motorskyddande brytare enligt IEC/EN60847, 3-polig PKZM4, med justerbar överbelastning och kortslutning utan fördröjning, fasfelkänslig, skruv- och snäpp montering, nominell driftspänning Ue=690V, grad av skydd IP20, fingersäkra enligt VDE 0106 T. 100, tillbehör: extrakontakt, spänningsfrigörelse.
| Tekniska data | |
| Typ | PKZM4-16 |
|---|---|
| Inställning för överlastutlösare | 10-16 A |
| Inställningsområde för den momentana kortslutningsutlösaren | 248 A |
| Märkkortslutningsbrytförmåga Icu vid 400 V, AC | 150 kA |
| Utlösningsteknik | Termomagnetisk |
| Nominell driftspänning | 690 V |
| Nominell effekt vid AC-3, 400 V | 7.5 kW |
| Nominell kontinuerlig ström Iu | 16 A |
| Fasbortfallskänslig | Ja |
| Antal poler | 3 |
| Apparatbyggsätt | Inbyggnadsapparat i fastmontageteknik |
| Med integrerad hjälpkontakt | Nej |
| Med integrerad underspänningsutlösare | Nej |
| Märkuteffekt vid AC-3, 230 V | 4 kW |
| Kapslingsklass (IP) | IP20 |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Med värmeskydd | Ja |
| Typ av kontrollelement | Vred/Vridknapp |
| Bredd | 55 mm |
| Djup | 160 mm |
| Höjd | 140 mm |
