Beskrivning

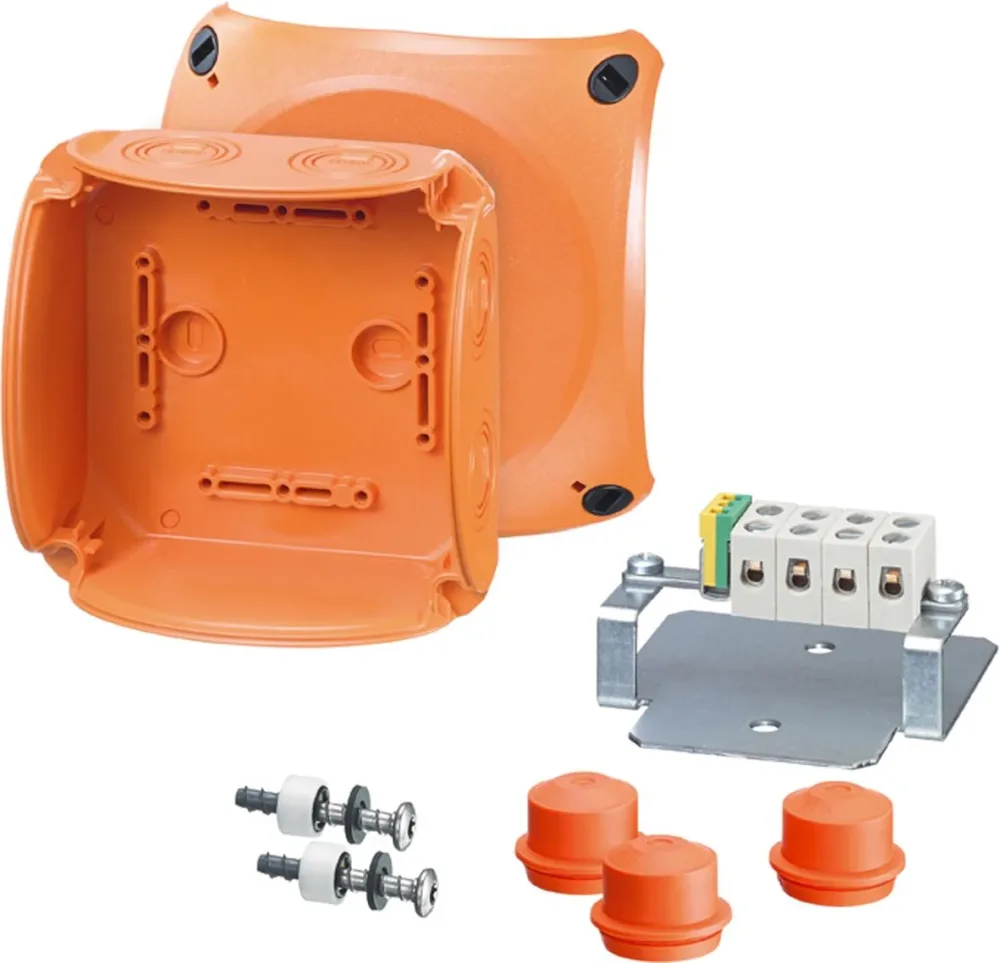

Hensel kopplingsdosa är brandklassad enligt DIN 4102 del 12 och avsedd för funktionskritiska installationer såsom nödbelysning, hissar och larmsystem. Dosan innehåller en fempolig kopplingsplint i temperaturbeständig keramik med två anslutningsskruvar per pol och kan användas för skarvning och avgrening av ledningar; exempelvis kan åtta ledare med 1,5 mm² eller fyra ledare med 2,5 mm² hanteras. Dosan levereras med genomgående monteringsskruv som samtidigt fixerar plintarna.
| Tekniska data | |
| Typ | FK 0604 |
|---|---|
| Antal intag | 7 |
| Bredd | 130 mm |
| Djup | 77 mm |
| Drifttemperaturområde | -25-70 °C |
| Elektrisk funktionalitet (Circuit integrity) vid brand | E 90 |
| Explosionstestat utförande | Nej |
| Fastsättning lock/kåpa | Skruvad |
| Form | Kvadrat |
| Färg | Orange |
| För Ex-zon damm | Ingen |
| För Ex-zon gas | Ingen |
| Gjutbar | Nej |
| Gjutmassa medföljer | Nej |
| Halogenfri | Ja |
| Ihopkopplingsbar | Nej |
| Intag bakifrån | Nej |
| Kapslingsklass (IP) | IP66 |
| Längd | 130 mm |
| Material | Plast |
| Max. ledararea | 6 mm² |
| Med avskärmning | Nej |
| Med dragavlastning | Nej |
| Modell/Utförande | Kopplingsdosa |
| Montering i jord/mark | Nej |
| Montering under vatten | Nej |
| Monteringsmetod | Vägg-/Takmontage |
| Nominell isolationsspänning | 400 V |
| Plomberbar | Ja |
| Transparent lock/kåpa | Nej |
| Typ av kapslingsgenomföring | Förprägling |
| Utrustad med | Skruvklämma |
| Väderbeständig | Ja |
| Ytskydd | Obehandlad |
| Antal intag | 7 |
