Beskrivning

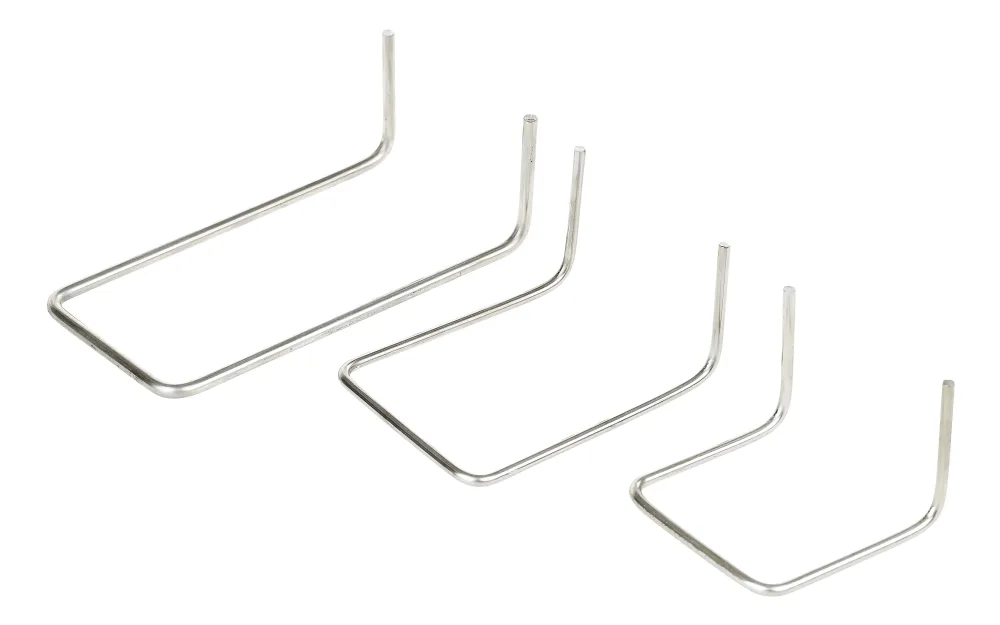

U-kramla med vinkelben. Används som inmurningskramla i skalmuren och kombineras med väggfästen (nr 12, 13, 14) för förankring i bakomliggande vägg. Erforderlig längd på kramlan bestäms av luftspaltens bredd och förankringslängden. För standard-, modul- respektive beklädnadstegel. Montering: U-kramlan sammankopplas med valt väggfäste och muras in i två ovanför liggande liggfogar. Förankringslängden i skalmuren ska vara minst 40 mm. a dim – Inmurningsmått, ”a” mm parallellt tegelstenen. b dim – Luftspalt + inmurning i tegelstenen (min. 40 mm). c dim – Skifteshöjd (tegelstenen+fogtjocklek). Dimensionerande bärförmåga: Då kramlan kombineras med olika väggfästen är det lägsta värdet för kombinationen som utgör den dimensionerande bärförmågan. Dimensionerande bärförmåga (säkerhetsklass 2) för U-kramlan kan sättas till:
- CE-märkt enligt EN 845
- U-form med vinkelben
- För inmurning i skalmur
- För standard modul och beklädnadstegel
- Dimension 5 x 50 x 80 x 75 x 80 x 50 mm
- 100-pack
