Beskrivning

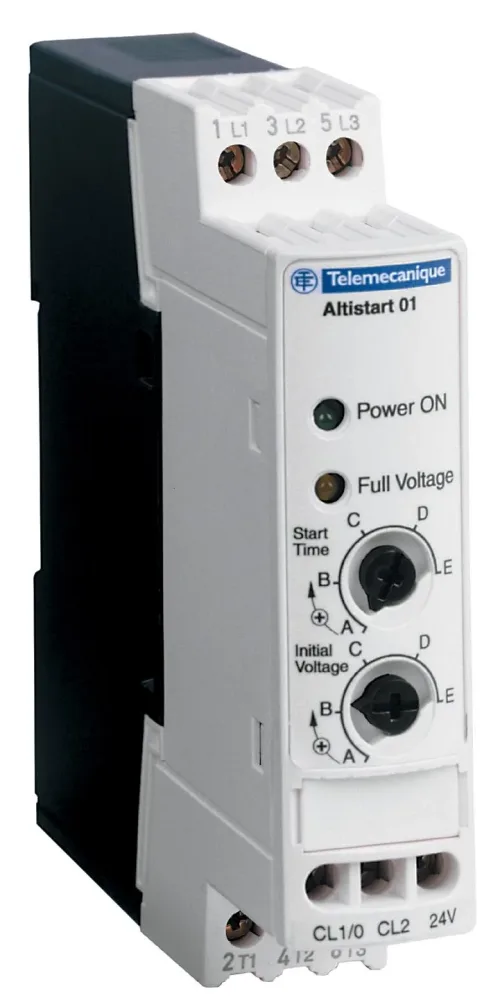

Trefas mjukstartare modell N1 för asynkronmotorer. Altistart 01 är både enkel att använda och säker, tack vare kompletta motorstartlösningar från Schneider. Minskade kostnader genom minskning av maskinslitage och begränsat underhåll. TeSys Modell U, ihopkopplad med Altistart 01 erbjuder kontrollfunktioner och kommunikation för en motorstartenhet. Altistart 01 Typ N1 för enbart mjukstart. Stopp sker via friutrullning. Modell N1 optimerar spänning och ström på en fas vid start så att vridmomenttoppar elimineras. Kräver montering av effektbrytare/kontaktor för start och stopp, samt separat motorskydd. Justering av startmoment och starttid via inbyggda potentiometer. Två dioder indikerar att spänningen finns samt att motorn har kommit upp i varv. Motorstorlekar upp till 5,5 kW vid 400 V.
- För trefas asynkronmotorer med enbart mjukstart
- 12 A märkdriftström och upp till 5,5 kW
- Brett driftområde 110-480 V med AC/DC manöver
- Justerbart startmoment och starttid via potentiometer
- Intern förbikoppling och två statusdioder
- Kompakt format 45 x 124 x 131 mm
| Tekniska data | |
| Märkspänning matning vid AC 50 Hz | 110-240 V |
|---|---|
| Märkspänning matning vid DC | 24 V |
| Märkdriftström Ie vid 40 °C Tu | 12 A |
| Nominell driftspänning Ue | 110-480 V |
| Märkeffekt 3-fasmotor standardkoppling vid 230 V | 2.2 kW |
| Märkeffekt 3-fasmotor standardkoppling vid 400 V | 5.5 kW |
| Märkomgivningstemperatur utan derating | 40 °C |
| Märkspänning matning vid AC 60 Hz | 110-240 V |
| Spänningstyp för manöver | AC/DC |
| Integrerat överlastskydd för motor | Nej |
| Intern förbikoppling | Ja |
| Vridmomentskontroll | Nej |
| Med display | Nej |
| Kapslingsklass (IP) | IP20 |
| Bredd | 45 mm |
| Djup | 131 mm |
| Höjd | 124 mm |
