Beskrivning

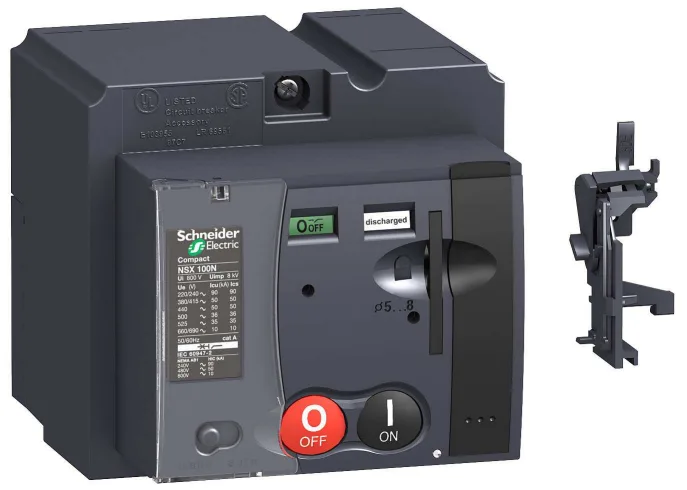

När Compact NSX är utrustade med motordon uppvisar de en mycket hög mekanisk livslängd och enkel och säker manövrering. Alla indikeringar för effektbrytaren, inklusive inställningarna i och indikeringarna från utlösarblocket, är fortfarande synliga och tillgängliga. Tillförlitlig lägesindikering bibehålls och effektbrytaren kan fortfarande låsas med hänglås, den har dessutom en dubbelisolerad front. Användningsområden: – lokal motordriven manövrering, centraliserad manövrering, automatisk distributionsstyrning – normal-/reservkraftskopplare eller omkoppling till en reservkälla för att optimera energikostnaderna – lastfrånkoppling och -återinkoppling för att optimera energikostnaderna – synkronisering. Automatisk drift: – till- och frånslagning med två pulssignaler eller kontinuerliga signaler – automatisk återställning efter beordrad utlösning (med MN eller MX) med standardkoppling – obligatorisk manuell återställning efter utlösning på grund av elektriskt fel. Manuell drift: – omkoppling till manuell manöver med en omkopplare i fronten, med möjlighet till fjärrindikering – till-och frånslagning med två tryckknappar – återspänning av manöverfjädern genom att pumpa nio gånger med det manuella spännhandtaget – låsning med hänglås i frånläge. Montering och anslutning: Alla monteringssätt (fast, plug-in/utdragbar) och anslutningssätt bibehålls. Motordonet ansluts med integrerade plintar bakom fronten, med kablar upp till 2,5 mm². Tekniska data, motordon MT100 till MT630 Svarstid (ms): frånslag < 600, tillslag < 80 Manöverfrekvens (cykler/minut) max. 4 Manöverspänning (V) DC: 24/30 - 48/60 - 110/130 - 250 AC 50/60 Hz: 48 (50 Hz) - 110/130 - 220/240 - 380/440 Egenförbrukning DC (W): frånslag 500, tillslag 500 AC (VA): frånslag 500, tillslag 500
- Motordriven manövrering för effektbrytare
- För 220 till 240 V AC 50 Hz
- För 208 till 277 V AC 60 Hz
- Dubbelisolerad front
- Lägesindikering och inställningar förblir synliga
- Integrerade plintar för kablar upp till 2,5 mm²
| Tekniska data | |
| Typ | LV431541 |
|---|---|
| Typ av brytarmanövrering | Motordrivning |
| Märkspänning matning vid AC 50 Hz | 220-240 V |
| Märkspänning matning vid DC | 0 V |
| Spänningstyp för manöver | AC |
| Märkspänning matning vid AC 60 Hz | 208-277 V |
| Utförande | MT250 220-240V AC |
