Beskrivning

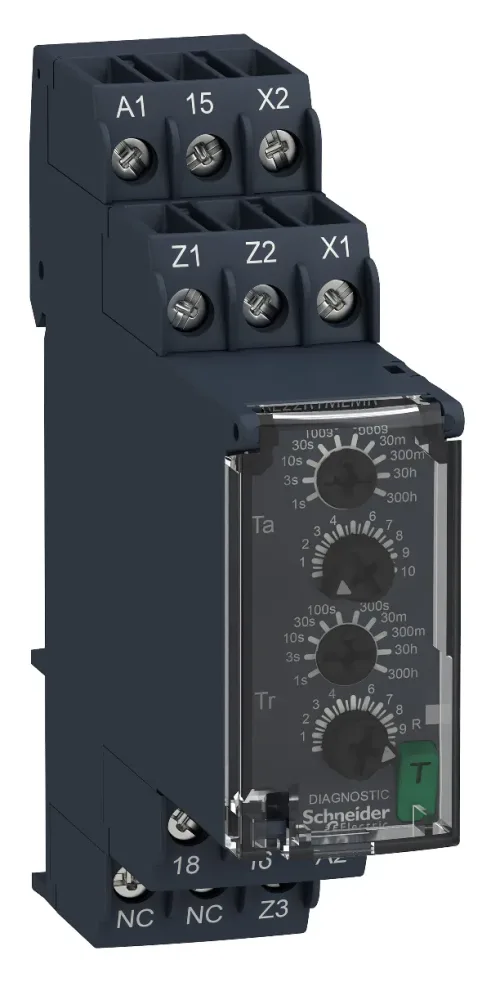

RE22R1MLMR har 3 olika funktioner för blinkning (gång-paus) som beskrivs nedan. L: Asymmetrisk gång-paus som börjar med en paus (Tr) Li: Asymmetrisk gång-paus som börjar med gång (Ta) Lt: Asymmetrisk gång-paus som börjar med en paus och med summering på ingång X1. Tidreläet kan levereras med allt från 24-240V AC/DC, vilket gör den lämplig för de flesta applikationer. Den maximala belastningen på kontaktsatsen är 8A. Tidsintervallet kan fritt justeras inom ett av de valda 10 tidsintervallen med de 4 justeringsskruvarna på framsidan. (Ta) ställer in pulsperioden och (Tr) ställer in pausperioden. RE22R1MLMR har följande tidsintervall: 0-1 sekund 0-3 sekunder 0-10 sekunder 0-30 sekunder 0-100 sekunder 0-300 sekunder 0-30 minuter 0 -300 minuter 0-30 timmar 0-300 timmar Lysdioden på framsidan indikerar status för reläutgången. Testknappen aktiverar utgången när det finns matning på reläet. Harmony RE22 är en serie industriella tidsreläer för montering på DIN-skena. Timrarna har bakgrundsbelysta LED-skruvar för justering som gör det enkelt att se inställningen på platser med dålig belysning. Den inbyggda testknappen underlättar testning och felsökning eftersom utgången kan testas genom att trycka på knappen. Det genomskinliga frontskyddet skyddar tidreläet mot damm och smuts. Det är också möjligt att låsa den för att skydda mot oavsiktlig justering av tidreläet.
- Asymmetrisk gång-paus med flera startlägen
- Fyra tidsfunktioner L Li Lt och Lit
- Justerbart tidsområde från 0,05 sekunder till 300 timmar
- Matningsspänning 24 till 240 V AC/DC
- 1 växlande kontakt för 8 A belastning
- Bakgrundsbelysta justerskruvar och inbyggd testknapp
| Tekniska data | |
| REACH – Innehåller kandidatämnen | Bly |
|---|---|
| REACH Datum | 2022-07-20 |
| REACH Informationsplikt | Yes |
| Typ | RE22R1MLMR |
| Utförande | Funktion L, Li, Lt, Lit |
| Antal utgångar, fördröjda, slutande | 1 |
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, fördröjda, öppnande | 1 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 73 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Nej |
| Funktion blinkning, startar med puls, fast tid | Nej |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Nej |
| Funktion fördröjning magnetisering | Nej |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Nej |
| Höjd | 90 mm |
| Klockfunktion, startar med paus, variabel | Ja |
| Klockfunktion, startar med puls, variabel | Ja |
| Lämplig enbart för fjärrstyrning | Nej |
| Lämplig för montage på DIN-skena | Ja |
| Med halvledarutgång | Nej |
| Med Plug-in-uttag | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-240 V |
| Märkström | 8 A |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-1080000 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
