Beskrivning

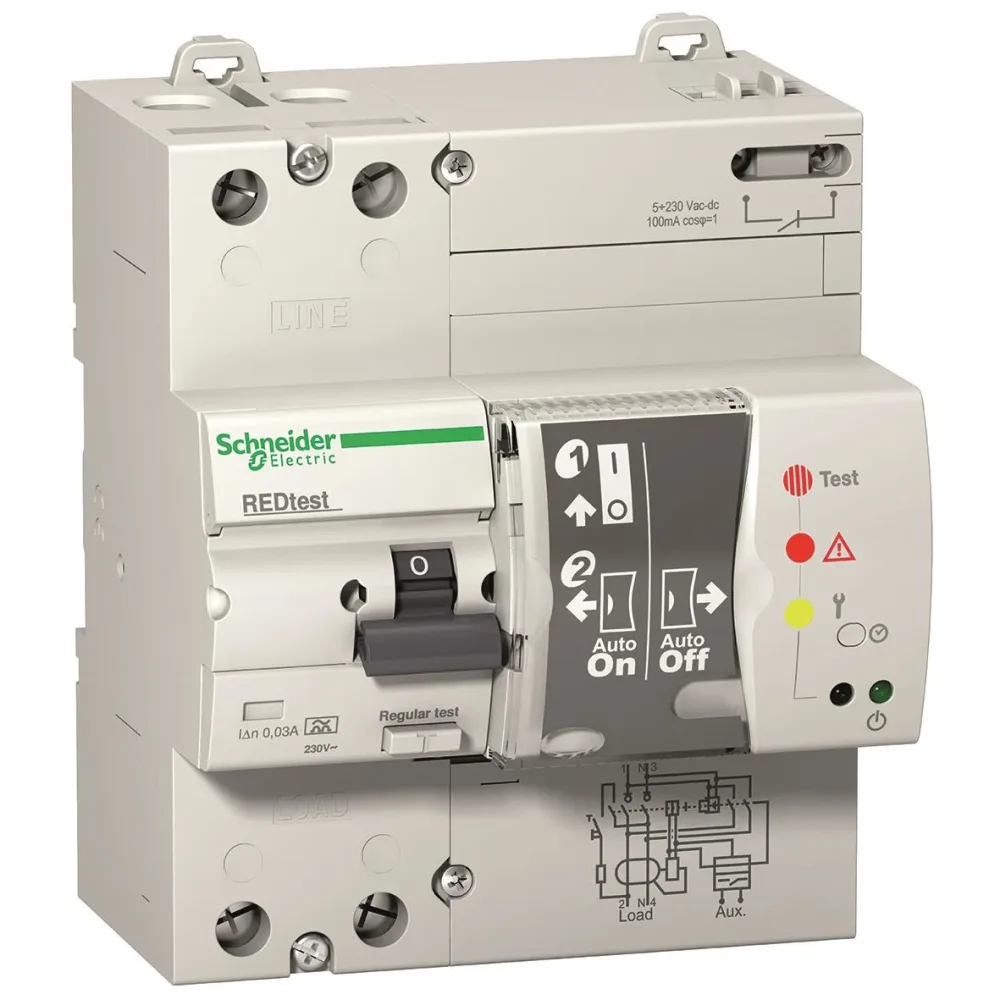

Schneider Electric REDtest är en jordfelsbrytare i A-klass, i 2-poligt utförande för märkström 25A och märkfelström 30mA. Självtestfunktionen innebär att man alltid vet att jordfelsbrytaren fungerar, aktiveras automatiskt var 7:e dag. En förbikoppling av kontakterna gör att testet sker utan avbrott i huvudkretsen.
| Tekniska data | |
| Läckströmstyp | A |
|---|---|
| Antal poler | 2 |
| Märkspänning | 230 V |
| Nominell märkström | 25 A |
| Nominell felström | 30 mA |
| Bredd i antal modulmellanrum | 5 |
| Stötströmhållfasthet | 0.25 kA |
| Selektivt skydd | Nej |
| Kortslutningshållfasthet | 6 kA |
| Frekvens | 50 Hz |
| Kapslingsklass | IP20 |
| Inbyggnadsdjup | 51.5 mm |
| Anslutningsbar ledararea entrådigt | 1.5-2.5 mm² |
| Anslutningsbar ledararea mångtrådig | 1.5-2.5 mm² |
| Monteringsmetod | DIN-skena |
| Nominell impulsskyddspänning Uimp | 4 kV |
| Nominell isolationsspänning | 500 V |
| Omgivningstemperatur under drift | 5-40°C |
