Beskrivning

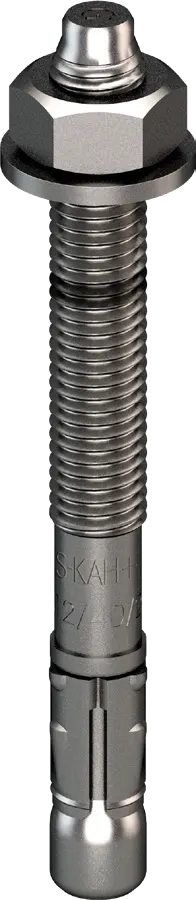

S-KAH+- Rostfri A4, Europeiskt typgodkänd, ETA 16/0934 Option 1 – sprucken och osprucken betong. Rostfria A4 för montage i krävande utomhiljö och kustnära. S-KA genomsticksexpander är en momentåtdragen expander för användning i sprucken och icke sprucken betong samt natursten. S-KA+ går lätt genom materialet vid genomsticksmontage och är enklare att knacka ned i betongen tack vare sin förbättrade kona. 2 st sättdjup på dimensionerna 8mm, 10mm & 12mm där angivet tfix mått samt dimension finns angivet på expanderns kropp. Markering på huvudet vilken längd och dimension som monterats vilket underlättar vid inspektion efter montage vad som monterats. Följ alltid montageinstruktionerna för bästa montage 1) Borra ett hål enligt tabellen i monteringsdata nedan 2) Gör rent hålet med en borste och blåspump 3) Knacka in expandern 4) Dra åt expandern med rekommenderat åtdragningsmoment, använd momentnyckel I) Tillåtna laster kN i betong C20/25. Tvärlastvärden gäller för en expander utan påverkan av betongkant.
| Tekniska data | |
| Längd | 112 mm |
|---|---|
| Längd gänga | 67 mm |
| Storlek gänga metrisk (M) | 10 |
| Användningsområde | Stålstrukturer – Pelarfötter – Säten – Barriärer – Kabelstegar – Ledstänger – Stegar – Fasadsystem |
| Beteckning | S-KAH+ |
| Borrdiameter | 10 mm |
| Borrdjup | 55-75 mm |
| Grundmaterial | Sprucken betong |
| Osprucken betong | |
| Natursten | |
| Massivt tegel | |
| Material | Rostfri stål |
| Max. materialtjocklek | 50 mm |
| Monteringsdjup | 48-68 mm |
