Beskrivning

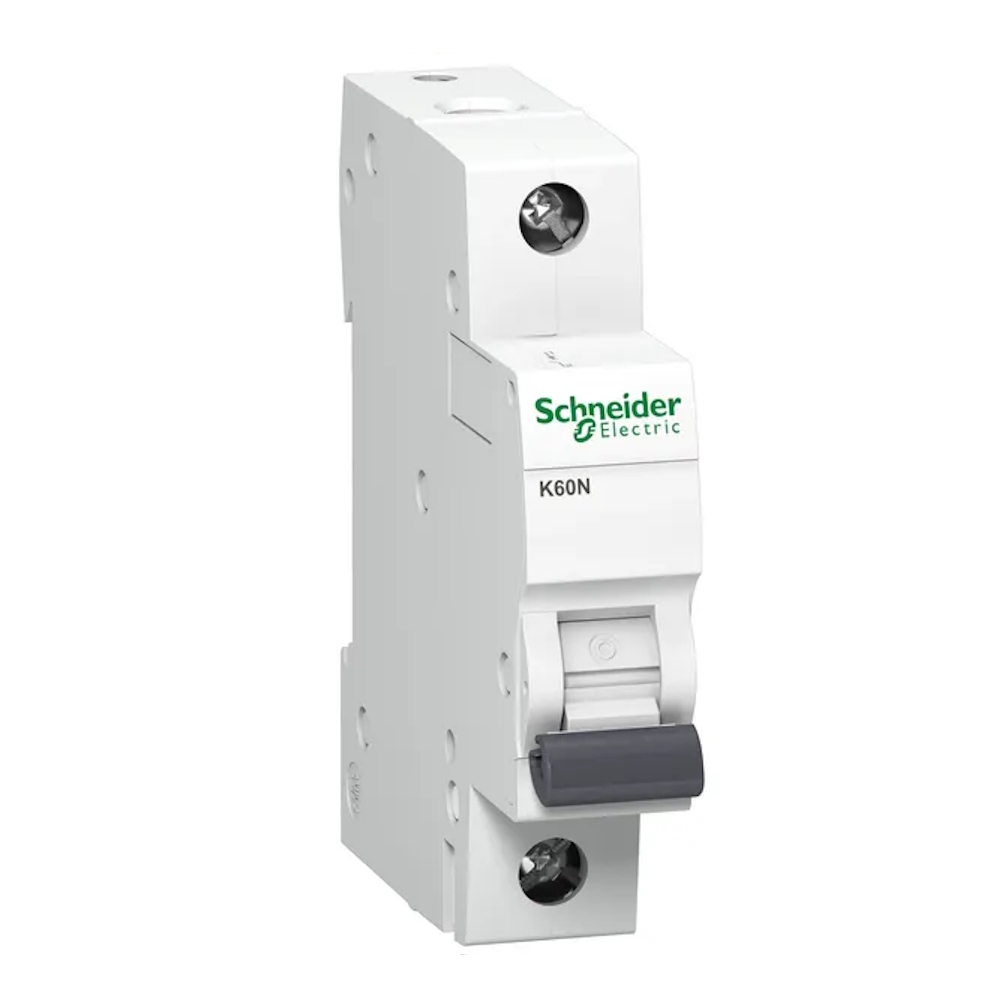

Miniatyrbrytare Acti9 K60N 1Pol C-Kurva 10A 230V IP20 Schneider Electric
Denna Acti9 K60N-produkt är en lågspännings miniatyrsäkring, Det är en 1-pol säkring med 1 skyddad pol.
Beskrivning
Denna Acti9 K60N-produkt är en lågspännings miniatyrsäkring (MCB). Det är en 1-pol säkring med 1 skyddad pol och en märkström på 10A samt C-utlösningskurva. Den märkta kortslutningsbrytförmågan är upp till 6000A vid 230VAC enligt EN/IEC 60898-1-standard. Denna produkt uppfyller EN/IEC 60898-1-standarden.Denna miniatyrsäkring skyddar kretsar mot kortslutning och överbelastningsström. Anslutningen kan göras nedströms med en bikonnect-kamsskena. Den kan också anslutas uppströms/nedströms med tunnelingångar. Ett låsanordningstillbehör finns tillgängligt för arbete på strömförande delar.Den har en elektrisk livslängd på upp till 20 000 cykler och en mekanisk livslängd på upp till 20 000 cykler. Den märkta isolationsspänningen (Ui) är 440VAC. Den märkta impulstålighetsspänningen (Uimp) är 4kV. Driftsfrekvensen är 50Hz eller 60Hz.Den kan monteras på DIN-skena för modulär installation. Dess bredd är 2 moduler om 9 mm. Enligt IEC 60529-standarden har den en kapslingsklass på IP20 och IP40 vid montering i kapsling.Driftstemperaturområdet är -25°C till 70°C och lagringstemperaturen är -40°C till 70°C.
Teknisk information
- Spänningstyp: AC
- Inbyggnadsdjup: 44,5 mm
- Märkström: 10 A
- Märkspänning: 230 V
- Frekvens: 50-60 Hz
- Utlösningskarakteristik: C
- Märkt isolationsspänning (Ui): 440 V
- Strömbegränsningsklass: 3
- Överspänningskategori: 0
- Föroreningsgrad: 2
- Bredd i antal moduler: 1
- Explosionsskyddad: Nej
- Kapslingsklass (IP): IP20
- Antal skyddade poler: 1
- Samtidig brytning av neutralledare: Nej
- Anslutningsbar ledararea, enfiberledare: 0,5-35 mm²
- Anslutningsbar ledararea, flertrådig ledare: 0,5-25 mm²
- Omgivningstemperatur vid drift: -25 till 70 °C
- Infälld installation: Nej
- Möjlighet till ytterligare utrustning: Nej
- Totalt antal poler: 1
- Märkt kortslutningsbrytförmåga Icn enligt EN 60898 vid 400 V: 0 kA
- Märkt kortslutningsbrytförmåga Icn enligt EN 60898 vid 230 V: 6 kA
- Märkt kortslutningsbrytförmåga Icu enligt IEC 60947-2 vid 230 V: 0 kA
- Märkt kortslutningsbrytförmåga Icu enligt IEC 60947-2 vid 400 V: 0 kA
- Märkt impulstålighetsspänning (Uimp): 4 kV
Specifikationer
- Färg: Vit (RAL9003)
- Mått (BxHxD): 18mm x 81mm x 70mm
