Beskrivning

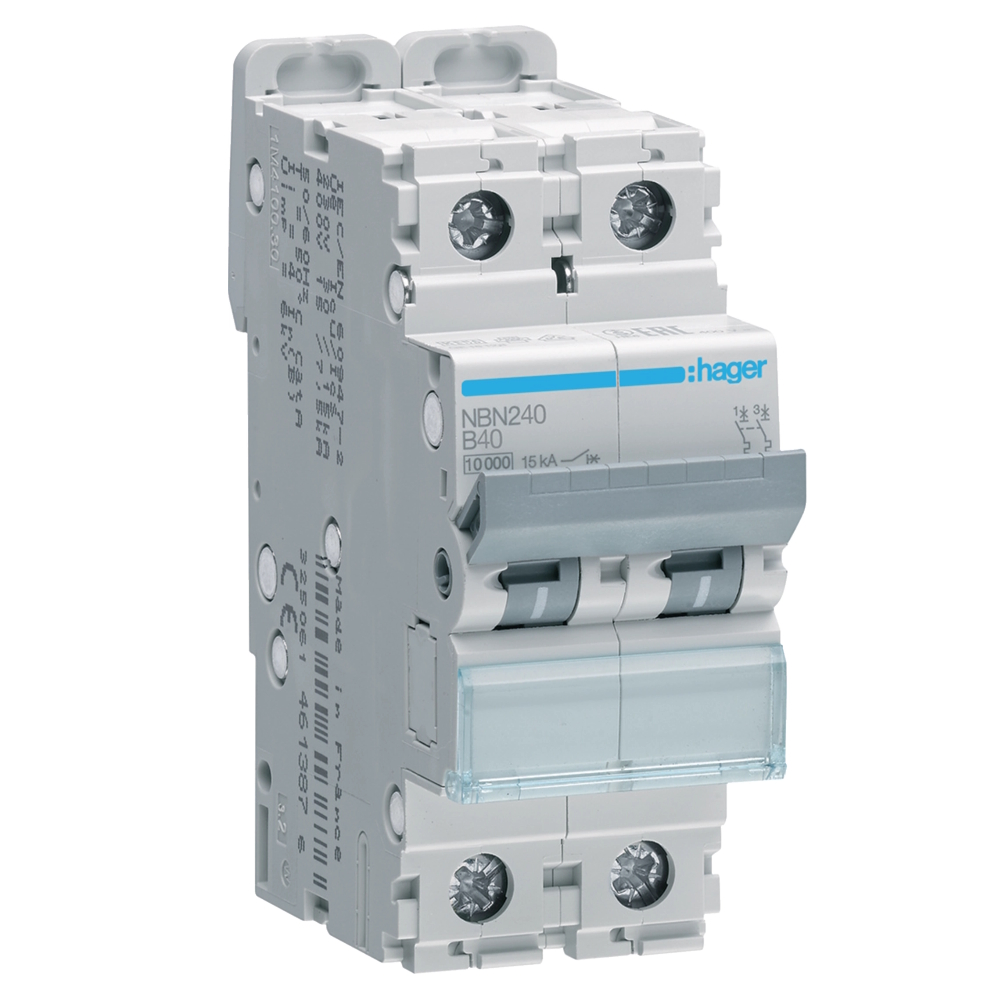

Miniatyrbrytare Skruvanslutning 2Poler B-Karakteristik 40A 10kA 400V IP20 Hager
Minibrytare (fd dvärgbrytare) 2-polig med skruvanslutning NBN240 40A, B-karakteristik med en brytförmåga på 10kA.
Beskrivning
Minibrytare (fd dvärgbrytare) 2-polig med skruvanslutning NBN240 40A, B-karakteristik med en brytförmåga på 10kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.
Specifikationer
- Märkström: 40 A
- Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2: 15 kA
- Märkkortslutningsbrytförmåga Icn under 230 V AC enligt IEC 60898-1: 10 kA
- Yttersta märkkortslutningsbrytförmåga Icu under 230 V AC IEC 60947-2: 30 kA
- Yttersta märkkortslutningsbrytförmåga Icu under 400 V AC IEC 60947-2: 15 kA
- Märkström -25°C: 60,16 A
- Märkström vid -20°C: 58,43 A
- Märkström -15°C: 56,70 A
- Märkström -10°C: 55,35 A
- Märkström -5°C: 53,24 A
- Märkström vid 0°C: 51,51 A
- Märkström 5°C: 49,78 A
- Märkström 10°C: 48,06 A
- Märkström 15°C: 46,33 A
- Märkström vid 20°C: 44,60 A
- Märkström 25°C: 42,87 A
- Märkström 30°C: 40 A
- Märkström 35°C: 39,41 A
- Märkström vid 40°C: 37,69 A
- Märkström vid 45°C: 35,96 A
- Märkström vid 50°C: 34,99 A
- Märkström 55°C: 32,50 A
- Märkström 60°C: 30,77 A
- Märkström 65°C: 29,04 A
- Märkström 70°C: 27,31 A
- Antal poler: 2P
- Kurva: B
- Antal moduler: 2
- Märkkortslutningsbrytförmåga Icn (IEC 60898-1): 10 kA
- Nominellt åtdragningsmoment övre anslutning: 2,80 – 2,80 Nm
- Nominellt åtdragningsmoment nedre anslutning: 2,80 – 2,80 Nm
- Nominellt åtdragningsmoment: 2,80 – 2,80 Nm
- Typ av nedre anslutning på normkomponenter: BIConnect
- Typ av övre anslutning på normkomponenter: Skruvanslutning
- 360 graders monteringsposition möjlig: Ja
- Märkdriftspänning Ue: 400 – 400 V
- Matningsspänning: AC
- Nominell isolationsspänning Ui: 500 V
- Nominell impulsskyddsspänning Uimp: 6000 V
- Frekvens: 50 – 60 Hz
- Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 – 35 mm²
- Anslutningsarea ingång och utgång med skruvar, flexibla ledare: 1 – 25 mm²
- Anslutningsarea vid inkommande med skruv, med flexibel ledare: 1 – 25 mm²
- Anslutningstyp: Skruvterminal
- Övre anslutning för normkomponenter: Anpassad anslutningsplint
- Nedåtriktad anslutning för normkomponenter: Anpassad anslutningsplint
- Kapslingsklass (IP): IP20
- Föroreningsgrad enligt IEC 60664 / IEC 60947-2: 2
- Energibegränsningsklass I²t: 3
- Driftstemperatur: -25 – 70 °C
- Total effektförlust vid nominell märkström: 6,70 W
- Mekanisk livslängd (elektriska omkopplingar): 4000
- Mekanisk livslängd (omkopplingar): 20000
- Höjd: 83 mm
- Bredd: 35 mm
- Djup: 70 mm
