Beskrivning

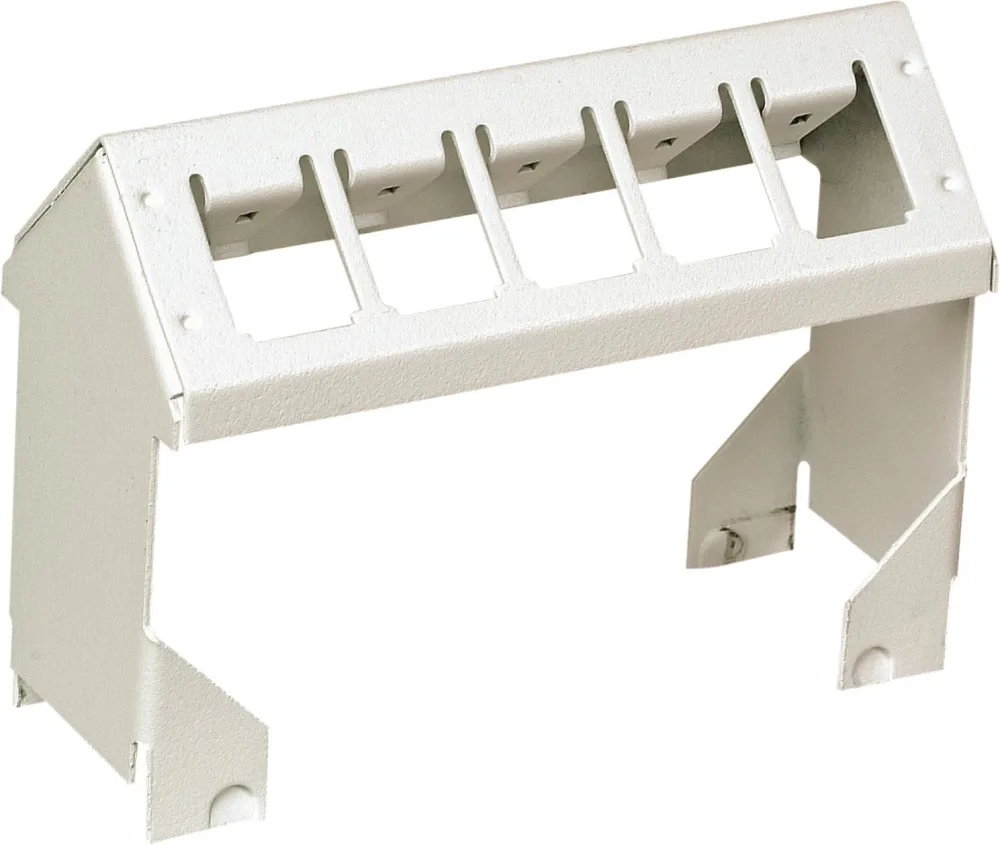

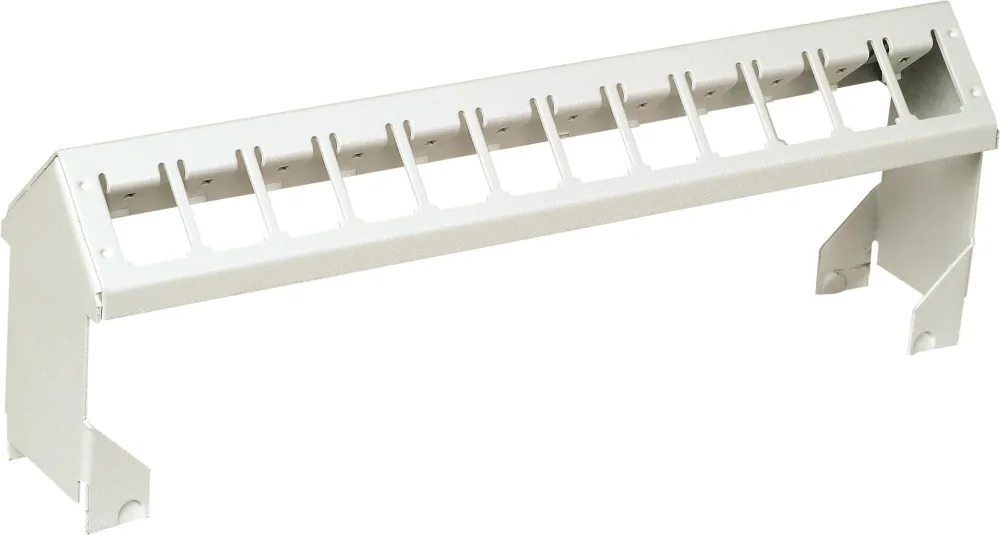

Patchmodul P106 resp P113 är avsedda för montage i en standard DIN-normerad central där en LexCom Home-anläggning skall monteras i enhetlig design med starkströmscentralen. Patchmodulerna snäpps fast på befintlig DIN-skena i normcentralen och medföljande jordtråd ansluts till gemensam jordpunkt för centralen. I patchmodulerna monteras sedan LexCom Home-systemets WB-modularjack. Patchmodul P106 rymmer 5 st modularjack och tar 6 DIN-moduler (18mm). Patchmodul P113 rymmer 12 st WB-modularjack och tar 13 DIN-moduler. Vid montage av produkterna i DIN-normerad central med dörr skall bygghöjden från DIN-skena samt avståndet mellan centralens dörr och framkant beaktas. I centraler med plan dörr kan utsticket från patchmodulerna samt böjradier från inkopplade patchkablar orsaka problem med stängning av dörren, därav rekommenderas inte dörrar i kombination med dessa produkter. Är dörr ett krav i anläggningen rekommenderas LexCom Home-systemets DPM-central.
- För montage på DIN-skena
- Rymmer 12 modularjack
- Tar 13 DIN-moduler
- Snäpps fast på befintlig DIN-skena
- Vit utförande för enhetligt montage
